Что включает испытание анкерных болтов и какие параметры определяются в процессе проверки?
Испытание анкерных болтов представляет собой комплекс инструментальных и натурных измерений, направленных на оценку фактической несущей способности крепления и соответствия установленной закладной детали, монтажной петли или иного анкера требованиям проекта и нормативной документации. Проверка может выполняться на бетонном основании, кирпичной кладке, металлической конструкции или другом материале, в котором установлен крепеж. В зависимости от технического задания определяется вид нагрузки: испытание на растяжение, испытание на сдвиг либо комбинированное воздействие.
Перед началом работ специалисты изучают проектную документацию, сведения о типе и диаметре анкера, глубине заделки, прочности основания, расстояниях до края конструкции и фактической схеме монтажа. Затем выбираются методика проведения, испытательное оборудование и измерительное оборудование с учетом требуемого диапазона усилий и допустимой погрешности измерений. Нагрузка передается через нагружающее устройство постепенно, без резких скачков, а усилие контролируется динамометром или электронной измерительной системой.
В ходе процедуры фиксируются начальная и конечная величина перемещения, деформация крепежа, появление трещин, раскрытие швов, смещение опорной детали и другие признаки нарушения работы соединения. Устанавливается предельное усилие, при котором начинается проскальзывание, вырыв, изгиб стержня, срыв анкера или разрушение основания. Полученные результаты измерений сравниваются с расчетными и нормативными значениями, после чего определяется коэффициент запаса и делается вывод о возможности эксплуатации крепления при заданной нагрузке.
По итогам лабораторного контроля оформляются протокол результатов и техническое заключение. В документах указываются объект, место проведения работ, характеристики крепежа, примененная схема нагружения, используемые приборы, значения нагрузки и перемещений, выявленные дефекты, условия испытаний и итоговое соответствие требованиям.
В каких случаях необходимо проводить проверку анкерных болтов на объекте?
Проверка анкерных болтов требуется во всех ситуациях, когда надежность крепления влияет на безопасность людей, устойчивость оборудования или работоспособность строительной конструкции. На практике испытание крепежа проводят после монтажа ответственных элементов, при приемке выполненных работ, перед установкой тяжелого оборудования, при реконструкции зданий и во время технического обследования конструкций. Особое значение контроль имеет для креплений фасадных систем, лестниц, ограждений, опор, кабельных трасс, технологических площадок, консолей, несущих рам и оборудования, воспринимающего значительные динамические или постоянные нагрузки.
Обследование необходимо, если отсутствуют исполнительные схемы, паспорта на крепеж или подтверждение фактической глубины заделки. Испытания также назначают при сомнениях в качестве монтажа, использовании основания с неизвестной прочностью, появлении трещин вокруг анкера, коррозии металлических элементов, смещении закрепленной детали, вибрациях и изменении проектной нагрузки. Если в бетонном основании проводились ремонтные работы, сверление рядом с существующими анкерами или усиление конструкции, натурные измерения помогают подтвердить сохранение требуемой несущей способности.
Отдельным основанием для проверки является необходимость документально подтвердить качество монтажа перед передачей объекта заказчику, надзорной организации или страховой компании. Контроль может быть выборочным или сплошным. Объем выборки определяется техническим заданием, количеством креплений, их расположением, категорией ответственности конструкции и возможными последствиями отказа. Для ответственных соединений обычно проверяют не только отдельные анкеры, но и однотипные узлы в разных зонах объекта, поскольку качество бетонного основания и соблюдение технологии монтажа могут различаться.
Работы выполняются с учетом условий на площадке, доступности крепежа и риска повреждения отделки. При необходимости применяются локальные методы контроля, позволяющие провести испытание без демонтажа всей конструкции. В Полевской специалисты компании ЭкспертизаРоссия выполняют оценку креплений на строительных и промышленных объектах, подбирая состав испытаний под фактическое состояние узла и требования проектной документации.
Как проводится испытание анкеров на растяжение и сдвиг?

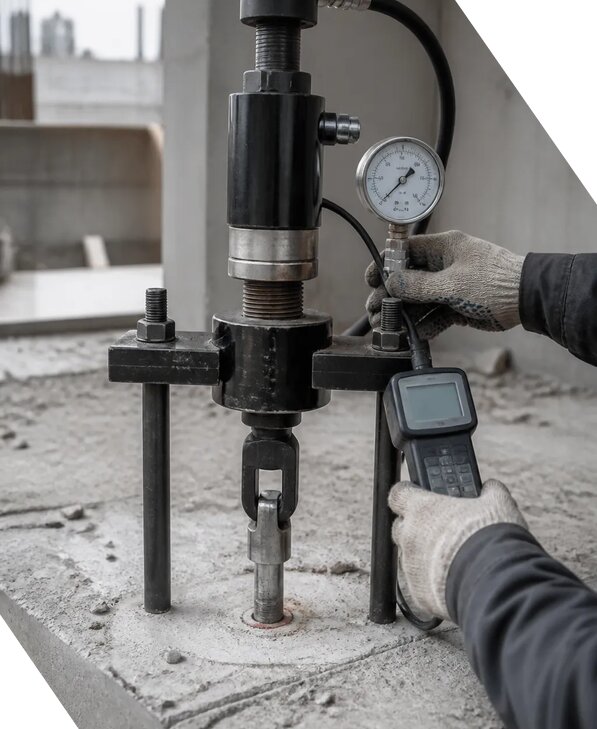

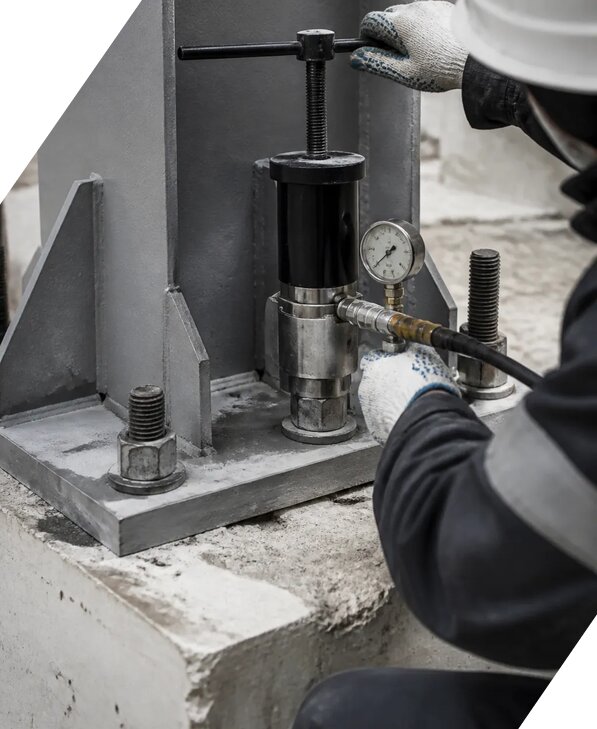

Методика проведения зависит от направления расчетной нагрузки, типа анкера и характеристик основания. Для испытания на растяжение вокруг проверяемого крепежа устанавливается опорная рама или другое устройство, передающее реакцию на достаточно прочную зону основания. На стержень анкера монтируется захват, после чего нагружающее устройство создает осевое усилие. Нагрузка повышается ступенчато либо плавно в соответствии с утвержденной программой. На каждой ступени фиксируются показания динамометра, время выдержки и перемещение анкера относительно бетонного основания. Такой подход позволяет определить жесткость соединения, наличие остаточной деформации и момент начала вырыва или проскальзывания.
При испытании на сдвиг усилие прикладывается перпендикулярно оси крепежа. Специалисты контролируют положение опорных элементов, чтобы исключить перекос и передачу нагрузки через случайные участки конструкции. Измеряются горизонтальное перемещение, деформация стержня, состояние шайб и гайки, контакт закрепленной детали с основанием. При комбинированной нагрузке одновременно оцениваются осевая и поперечная составляющие, поскольку в реальной эксплуатации анкер может воспринимать сразу несколько воздействий.
Перед началом испытаний проводится визуальный осмотр, проверяется момент затяжки, состояние резьбы, соответствие диаметра и длины проекту, а также отсутствие повреждений вокруг отверстия. При необходимости выполняются инструментальные измерения прочности основания и уточняется расположение арматуры. Испытательное оборудование проходит проверку, а его характеристики позволяют учитывать погрешность измерений в установленном диапазоне.
Окончание процедуры определяется программой испытаний или достижением контрольного усилия. Испытание прекращают раньше при появлении опасных трещин, резком росте перемещений, разрушении основания, изгибе стержня, срыве анкера или угрозе повреждения конструкции. После снятия нагрузки оценивается остаточная деформация крепежа и состояние узла. Результаты сопоставляются с расчетной нагрузкой, нормативным предельным усилием и требуемым коэффициентом запаса. На основании полученных данных оформляется протокол результатов с подробным описанием схемы нагружения, оборудования и фактического поведения соединения.
Какие документы выдаются после испытания анкерных болтов?
Результаты проверки оформляются комплектом документов, состав которого зависит от назначения работ, требований заказчика и категории ответственности объекта. Основным документом является протокол результатов испытаний. В нем указываются наименование объекта, адрес проведения работ, сведения о конструкции, маркировка или расположение проверенных анкеров, тип и размеры крепежа, характеристики основания, дата выполнения измерений, примененная методика и условия проведения процедуры. Для каждого контрольного участка фиксируются заданные ступени нагрузки, фактические показания динамометра, перемещения, время выдержки и признаки изменения состояния соединения.
К протоколу могут прилагаться схема расположения точек контроля, схема нагружения, фотографии до и после испытаний, данные о примененном нагружающем устройстве и сведения о поверке измерительного оборудования. Если проводилось испытание на растяжение или испытание на сдвиг, отдельно отражается направление воздействия, способ установки опорной рамы и порядок снятия показаний. При обнаружении дефектов описываются трещины, сколы, коррозия, деформация крепежа, нарушение затяжки, смещение детали или другие обстоятельства, которые могут повлиять на надежность узла.
По итогам обработки данных составляется техническое заключение. В нем приводится оценка фактической несущей способности крепления, анализ результатов измерений, расчетный или установленный коэффициент запаса, сведения о предельном усилии и вывод о соответствии требованиям технического задания, проекта и нормативной документации. Если параметры не подтверждены, документ содержит рекомендации по ограничению нагрузки, дополнительному обследованию, замене анкеров, усилению основания или повторному контролю после устранения недостатков.
В зависимости от задачи заказчику также передаются ведомость проверенных креплений, акты скрытых работ, исполнительные схемы и фототаблица. Документы составляются так, чтобы их можно было использовать при приемке монтажа, техническом обследовании, подготовке строительной экспертизы или подтверждении безопасности эксплуатации. В Свердловской области испытания могут выполняться с привлечением специалистов, имеющих опыт оформления документации для строительных и промышленных объектов. При необходимости материалы подготавливаются в печатном и электронном виде.
От чего зависит продолжительность и стоимость испытания анкерных болтов?
Продолжительность и стоимость работ определяются не только количеством анкеров, но и технической сложностью объекта, доступностью мест контроля и требуемой нагрузкой. На предварительную оценку влияют тип крепежа, диаметр и глубина установки, материал основания, наличие закладных элементов, монтажных петель, облицовки и защитных покрытий. Существенное значение имеет вид испытаний: проверка на растяжение обычно требует одной схемы установки оборудования, а испытание на сдвиг или комбинированное нагружение может потребовать более сложной фиксации и дополнительных измерительных каналов.
В расчет принимаются следующие факторы:
1. количество точек и необходимость проверки однотипных узлов в разных частях объекта;
2. требуемое предельное усилие и диапазон работы динамометра;
3. возможность подъезда, установки опорной рамы и размещения нагружающего устройства;
4. необходимость демонтажа облицовки, теплоизоляции или части закрепленной конструкции;
5. потребность в предварительном обследовании бетонного основания и поиске арматуры;
6. требования к форме протокола результатов и технического заключения;
7. срочность выполнения работ и режим доступа на строительную площадку.
До начала процедуры специалисты анализируют техническое задание, проектные нагрузки и имеющиеся сведения о крепеже. После этого подбираются методика проведения, измерительное и испытательное оборудование, определяется состав бригады и последовательность операций. Ориентировочная стоимость услуги начинается от 3593 руб. за точку или комплекс работ, однако окончательная цена рассчитывается после уточнения объема и условий доступа. Для крупного объекта может применяться поэтапный контроль с согласованной выборкой и единым комплектом исполнительной документации.
Компания выполняет работы с учетом требований безопасности, фиксирует результаты натурных измерений и отражает фактическое состояние каждого проверенного узла. При заказе услуги под ключ скидка от 15 процентов. Запрос на расчет можно направить по запросу Валентину Антоновичу, приложив проект, фотографии креплений, предполагаемое количество точек и сведения о нагрузках. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. Компания работает с 2013 года, с 2013 года по 2026 выполнено более 2570 заказов. Актуальные условия и сроки проведения в сентябре согласуются после анализа исходных данных.
